成形シミュレーション技術の進展により、見込み補正の役割はこの数年で大きく変化してきています。AutoForm‑Compensatorによって成形結果を定量的に評価できるようになったことで、見込み補正は単なる形状差の修正ではなく、成形シミュレーションにおける面精度結果を起点として工程設計へつなげる設計要素として捉えられるようになってきました。
一方で、多くの顧客は AutoForm Compensatorを用いて寸法差分の補正自体は行えているものの、見込み面の流れや曲率連続性といった面品質の観点では課題を抱えているケースが少なくありません。実際には、AutoForm Compensatorで得られた補正情報を、外部のCADシステム側で改めて切削可能な品質の見込み面として再生成している例も多く、この工程が作業の分断や手戻りの一因となっています。特に、外部CADシステムを跨って見込み補正業務を行わざるを得ない環境では、面精度結果と形状設計が分離しやすく、非効率な運用になりがちです。有効な補正手段が限られる中で、見込み補正を工程判断として十分に活かしきれず、対応に苦慮している状況も多く見られます。
こうした背景から、外部 CAD に依存せず、AutoForm 環境内で工程設計と連続した高品質な見込み補正を行いたいという要望も多く寄せられています。本稿では、こうした課題に対する一つの有効な選択肢として AutoForm DieDesignerPlusを位置付け、見込み補正を工程設計の流れの中で扱うための考え方と、その具体的な活用方法を整理して紹介します。
工程設計における見込み補正の位置づけと一気通貫の考え方
見込み補正は、面精度結果を起点として工程設計へフィードバックされる重要な設計要素です。しかし実際の設計現場では、設計環境や工程への関与の仕方によって、見込み補正を工程設計の流れの中でどこまで連続的に扱えるかに明確な違いがあります。
たとえば CATIA 環境では、既存のソリューションとしてAutoForm‑ProcessDesignerforCATIAを中心に、AutoForm‑Compensatorで得られた成形 CAE 結果やベクトル・フィールドを活用し、見込み補正を工程設計へ連続的に反映するフローが定着しています。一方、CATIA以外のCAD環境では、外部CADを跨った作業が必要となるなど、ツールや環境の制約によって運用が分断され、見込み補正を工程判断として十分に活かせないケースも少なくありません。
このような環境の違いは、見込み補正そのものの捉え方にも影響しています。従来は、面精度結果を確認し、CAD上で形状差を調整する作業として扱われることが多く、面精度結果は主に形状修正の参考情報として用いられてきました。これに対し AutoFormでは、AutoForm‑Compensatorによる面精度結果評価を起点に、補正を工程データとして定義し次工程へ連続的につなげていく考え方を重視しています。このアプローチにおいて、見込み補正は単なる形状修正ではなく、工程を成立させるための判断プロセスとして位置づけられます。

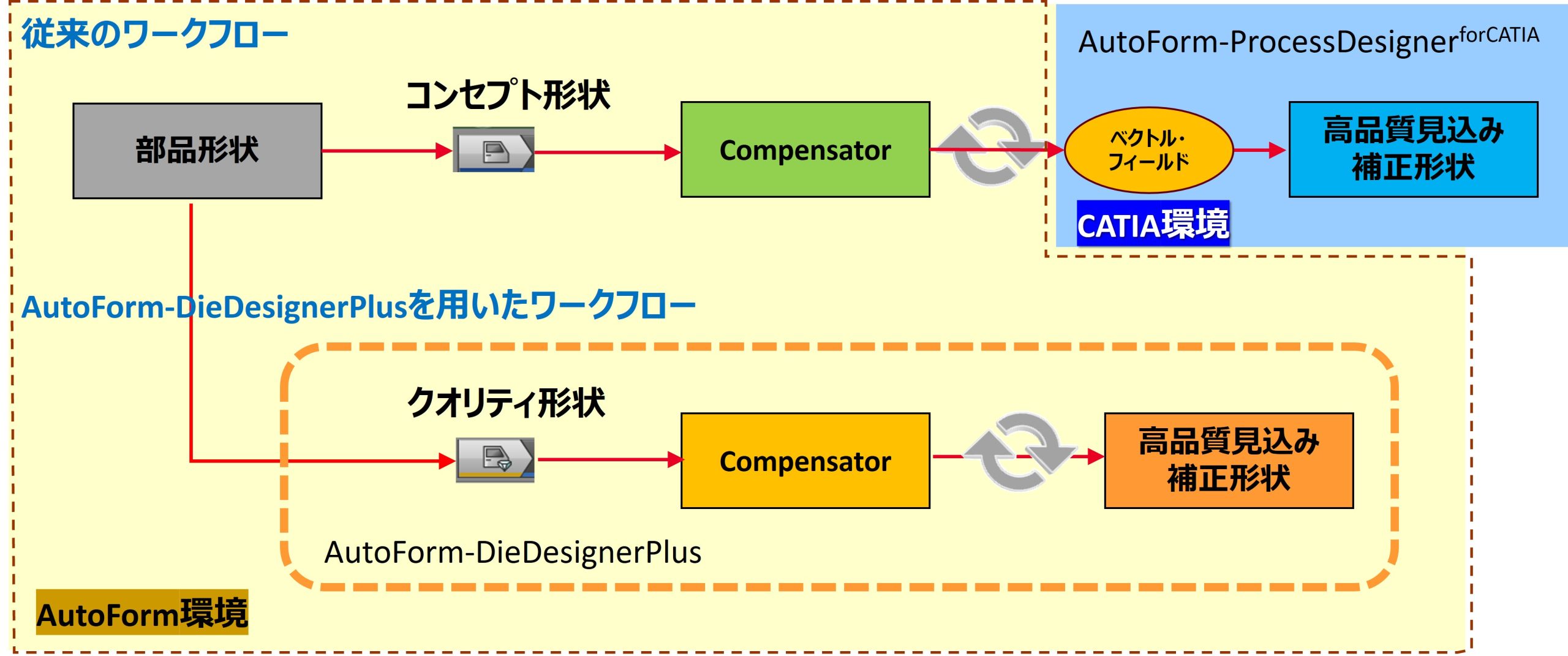

図1：面精度結果評価後、環境に応じて選択できる見込み補正フロー
図１に示すように、この考え方を AutoForm環境内で具体化する手段の一つが AutoForm‑DieDesignerPlusです。成形解析から得られた結果は、まず AutoForm‑Compensatorにより補正量として評価されます。AutoForm 環境内では、AutoForm‑DieDesignerPlusを用いてクオリティ形状に対する見込み補正を行い、そのまま工程設計へ連続的につなげることが可能となります。特に、AutoForm‑Compensatorによる面精度結果評価と、AutoForm‑DieDesignerPlusによる形状設計を組み合わせることで、面の流れや曲率連続性を考慮した高品質な見込み補正サーフェスを、工程検討と連動した形で一体的に扱える点が特長です。
結果として、面精度結果を起点に、見込み補正を工程検討の軸として
◆面精度結果の確認
◆見込み補正内容の検討・反映
◆次工程（NC工程）への展開
という流れで工程検討が連続的に進められます。
このように見込み補正を工程検討の中核に据えることで、工程全体を俯瞰しながら検討を行えるだけでなく、設計意図や品質要求を反映した見込み補正サーフェスを工程情報として明確化し、次工程へ展開・共有しやすくなるという価値が生まれます。
従来の見込み補正と比べたAutoForm-DieDesignerPlusのメリット
このようなワークフローの考え方を踏まえることで、AutoForm-DieDesignerPlusの見込み補正には、従来の手法とは異なる特長が見えてきます。
◆見込み補正を工程検討の一部として継続的に扱える
◆補正の背景や意図を工程データとして保持しやすい
◆面精度結果を踏まえた試行錯誤を繰り返しやすい
◆関係者への説明や設計意図の共有がしやすい
◆面精度結果に基づき、面の流れや曲率連続性を考慮した高品質な見込み補正サーフェスを生成しやすい
これらは、AutoForm‑ProcessDesignerforCATIAで培われてきた見込み補正の実務的な強みを、より広い設計環境で、かつ品質志向の形で活かせるよう展開したものであり、AutoForm-DieDesignerPlusならではの価値と言えます。
参照ターゲットとベジエサーフェスによる見込み補正設計
AutoForm‑DieDesignerPlusの見込み補正では、図2が示すように、参照ターゲットを基準としたベジエサーフェスによる補正設計を活用できる点が特長です。参照ターゲットは、見込み補正において目指す形状品質を明確にするための基準サーフェスであり、補正量を直接決める目標形状ではありません。
面の流れや曲率連続性といった品質要求を重視して、補正の方向や到達点を判断できるため、数値差分のみに基づく補正で起こりがちな面品質の低下を抑えられます。その結果、補正内容を工程設計の流れの中で評価しやすく、成形条件や後工程との整合を保った見込み補正が可能となります。

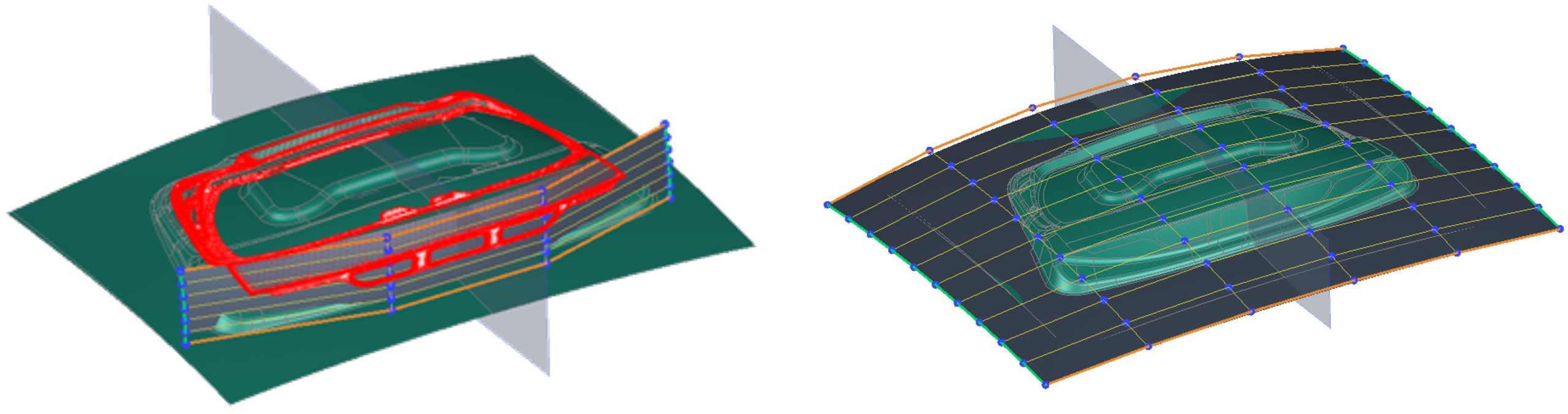

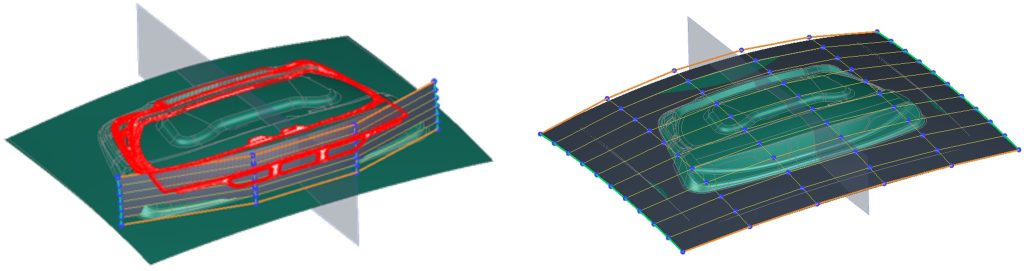

図2：参照ターゲットを用いた、品質志向の見込み補正アプローチ

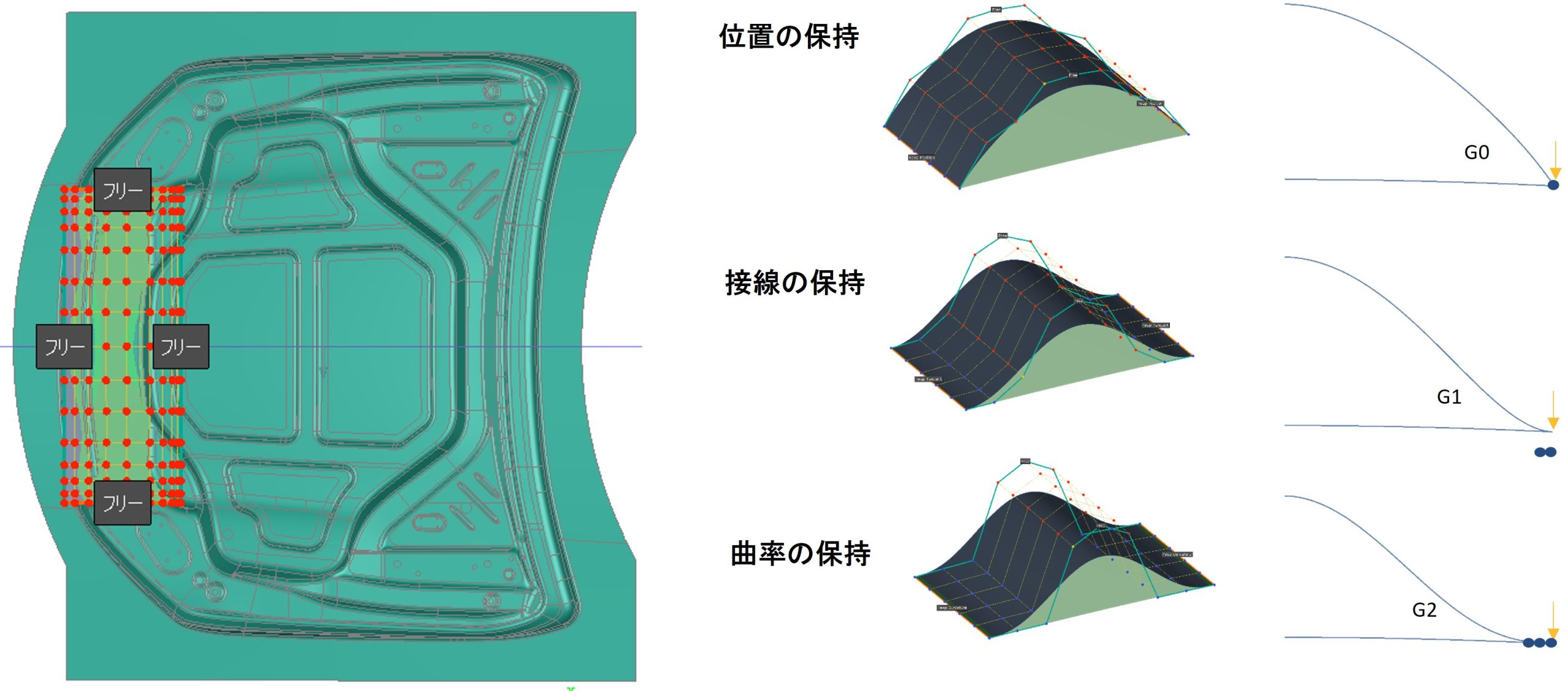

また、図3に示すように、ターゲットサーフェスの編集時には外形線の連続性条件（G0／G1／G2）を指定でき、補正後の形状挙動を品質要求に応じて制御できます。位置連続、接線連続、曲率連続といった条件を明示的に管理することで、加工性や外観品質を意識した見込み補正設計が行えます。
図3：品質要求に応じて制御可能な外形線連続性（位置・接線・曲率）
このように、参照ターゲットとベジエサーフェスを中心とした見込み補正は、面品質と工程整合を両立する有効なアプローチであり、品質要求や形状精度が重視される部品で大きな価値を発揮します。
見込み補正機能の構成から見るAutoForm DieDesignerPlusの位置づけ
ここまで、見込み補正を工程設計の流れの中で扱う考え方や、AutoForm Compensatorを起点とした一気通貫のワークフローについて述べてきました。こうした考え方は、AutoForm DieDesignerPlusの見込み補正機能の構成にも反映されています。
表1に示すように、AutoForm‑DieDesignerPlusはAutoForm‑ProcessDesignerforCATIAと同様に、見込み補正や面品質評価に関する多くの機能を備えており、ベジエサーフェスを用いた面変形をはじめ、面精度結果に基づく補正・評価の基本的な枠組みは共通しています。ベクトル・フィールド補正や手動操作に加え、複数領域に対して異なる補正係数や補正タイプを設計状況に応じて設定し、それらを組み合わせて見込み補正に活用できる点が特長であります。

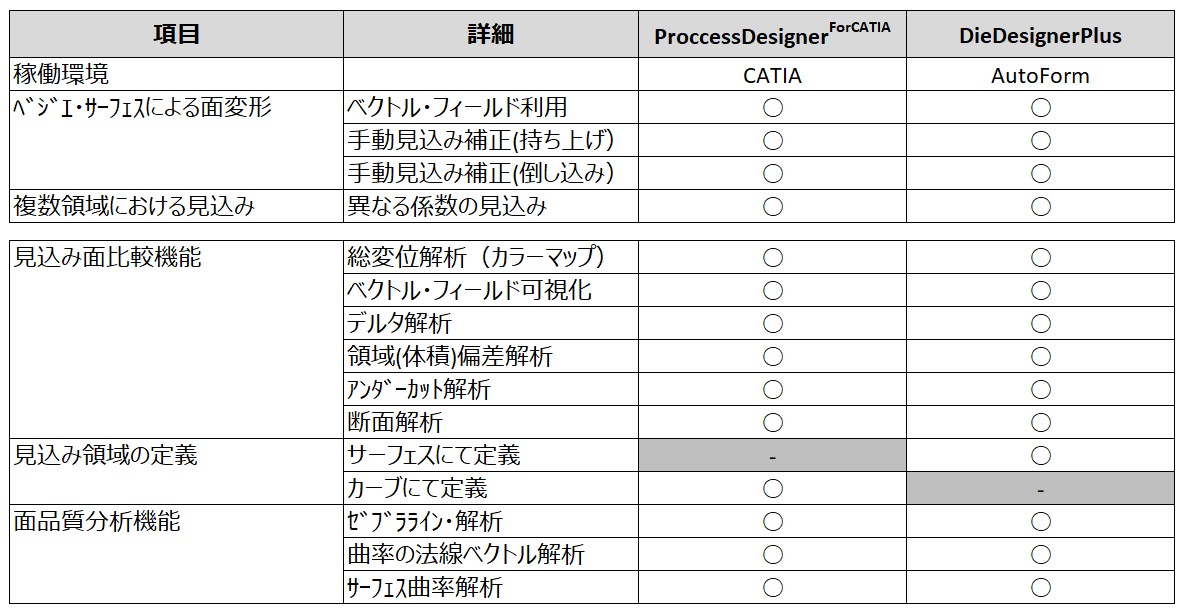

表1：見込み補正に関する機能比較
また、補正対象をカーブではなくサーフェス単位で定義できるため、形状全体を俯瞰しながら補正意図を反映しやすい操作感になっています。補正後は、デルタ解析や曲率解析に加え、総変位量やゼブラライン解析といった評価機能を用いて、結果を定量的・視覚的に確認できます。

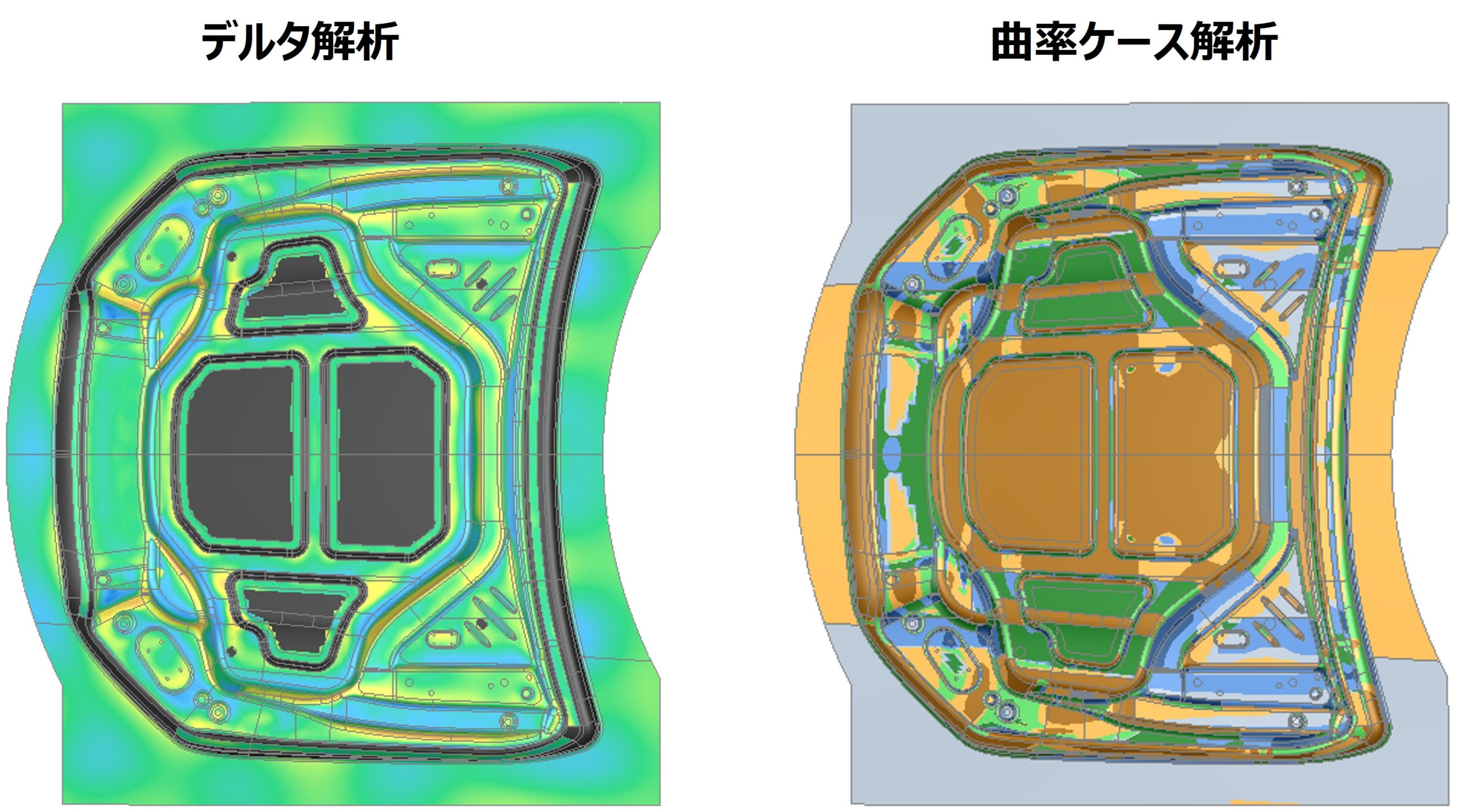

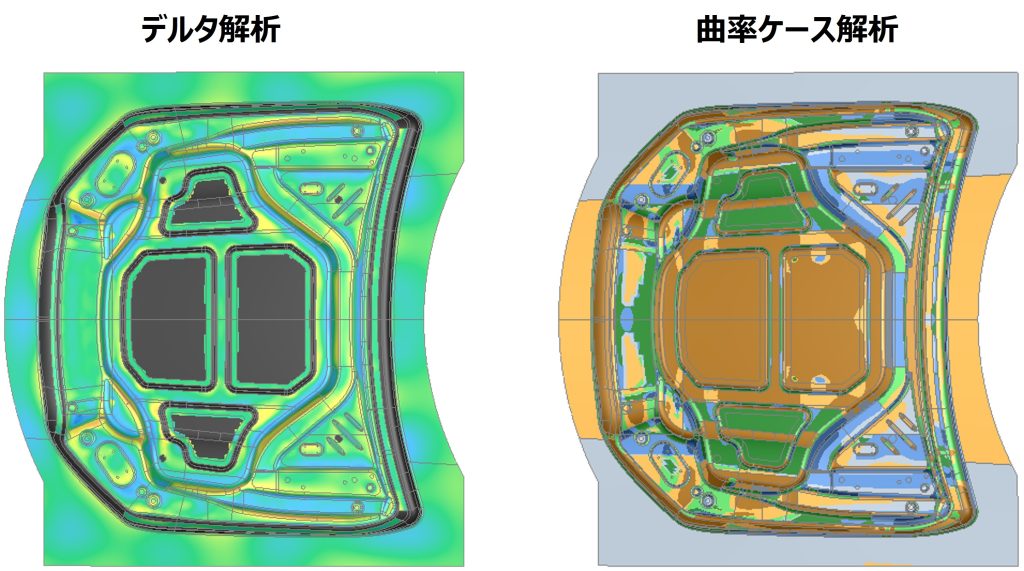

図４では、その一例として、デルタ解析および曲率解析による評価結果を示しています。
図4：デルタ解析および曲率ケース解析による見込み補正後形状の品質評価
これにより、見込み補正は単なる「形状を動かす作業」ではなく、工程条件や品質要求とのバランスを確認しながら形状を整えていく設計判断のプロセスとして捉えられます。
AutoForm DieDesignerPlusは、面精度結果を起点に見込み補正と工程設計を一体で検討できる点に価値があります。その考え方を AutoForm 環境内で実務的に実現する手段として、面精度結果を工程設計へつなぐ 「もう一つの活用パターン」を提供しており、設計環境や運用条件に応じた見込み補正の選択肢を広げています。
効率化と品質向上の両立
前述の工程フローを実務の観点で見ると、AutoForm‑DieDesignerPlusを活用することで、工程設計、見込み法案、面作成業務をAutoForm内のみで検討・判断できるようになります。これらをAutoForm内で完結させることにより、従来必要だった外部CADを用いた見込み補正作業の往復が不要となり、外部CADでの見込み作業工数の削減が可能となります。
また、見込み補正検討プロセスをAutoForm内で完結できるため、成形シミュレーションの試行回数についても、少なくとも1回以上の削減が可能となります。その結果、次のような効果が得られます。
◆複数の補正案や工程案を並行して試行・比較しやすくなる
◆面精度結果を踏まえた見直しや微調整を繰り返しやすくなる
◆補正の意図や工程上の意味を関係者と共有しやすくなる
これは作業効率の向上に加え、工程判断の妥当性や説明性を高めることにもつながり、結果として面品質や工程の安定性を含めた工程設計全体の品質向上に寄与します。
まとめ：もう一つの選択肢としてのAutoForm-DieDesignerPlus
AutoForm DieDesignerPlus は、見込み補正を単独の形状修正作業として扱うのではなく、面精度結果を起点とした工程設計の流れの中で活用するためのアプローチです。成形シミュレーションによって得られた結果を見込み補正へ反映し、その内容を次の工程検討へ連続的につなげることで、設計の意図と工程上の意味を一貫して扱うことが可能となります。
本稿で見てきたように、AutoForm‑DieDesignerPlusでは、見込み補正を工程設計の流れの中に位置付け、参照ターゲットを基準とした品質志向の補正設計を通じて、面の流れや曲率連続性を考慮した高品質な見込み補正面を生成できます。その結果、見込み補正は「数値差を埋める作業」ではなく、工程条件と品質要求を踏まえて形状を整えていく設計プロセスとして扱われます。
設計環境や運用の前提条件は現場ごとに異なるが、AutoForm DieDesignerPlus は、面精度結果を起点に見込み補正と工程設計を一体で検討し、工数とシミュレーション回数の両面で効率化を図りたい場合に選択できる方法の一つであります。見込み補正の可能性を広げ、工程設計の中でより自然に活用していくための選択肢として、今後も重要な役割を担っていくと考えられます。
