板成形CAEの裏側を8回で読み解くコラム
AutoFormは塑性工学や計算力学的知識がなくても使いこなせることが強みのソフトウェアではありますが、ユーザーになった瞬間にソフトウェアについての説明を求められることも少なくありません。本稿では、FEMの考え方、変位・ひずみ、要素、薄板モデル、材料応答、非線形性をつなぎ、最終的に利用者から最も質問を受ける「解法の違い」について完全なブラックボックス状態から一歩だけ脱却することを目的とします。

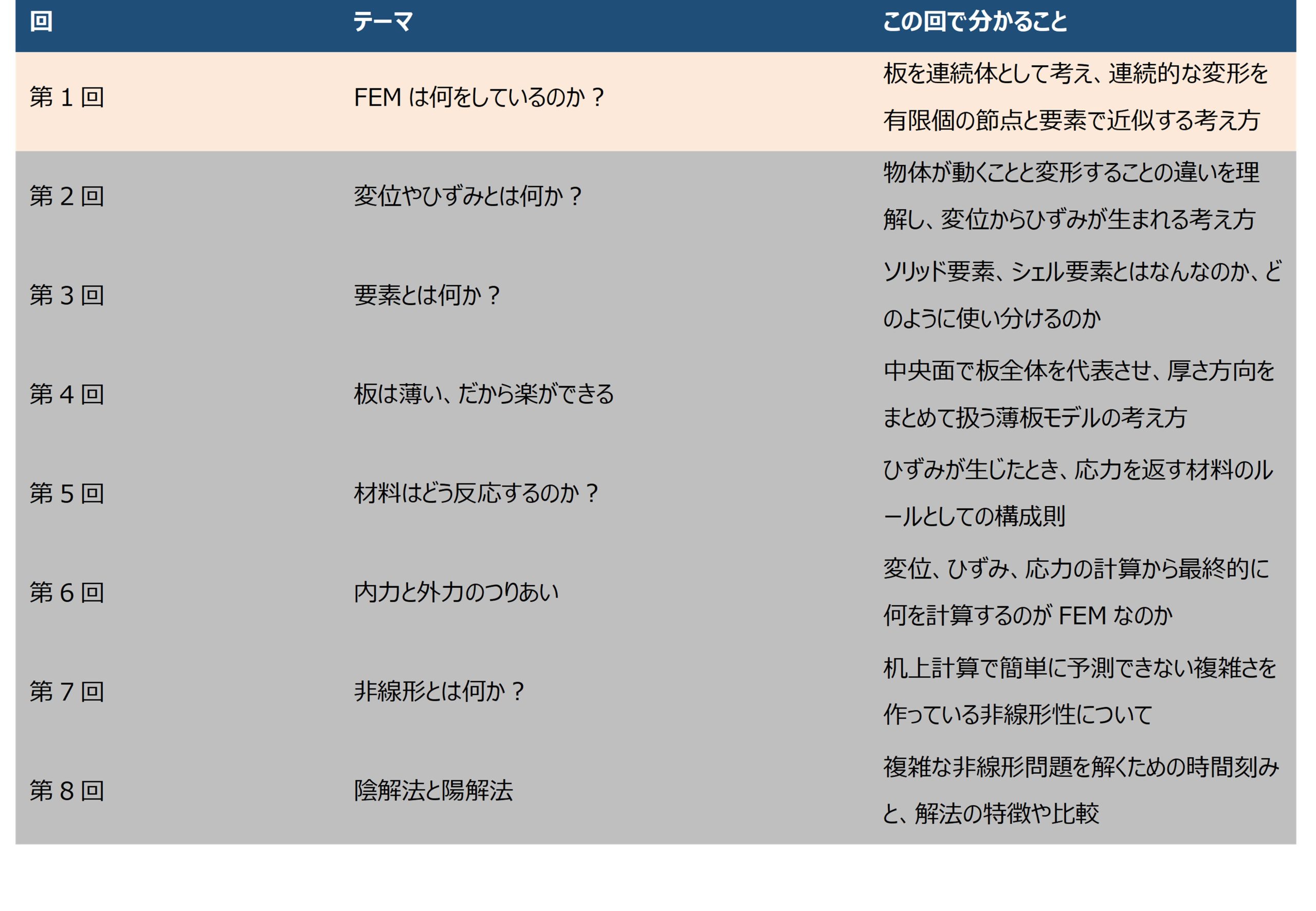

全体構成
読み方の前提
• この連載は、数式を厳密に追うよりも「FEMが何を近似しているか」をつかむことを目的にしています。
• 内容は板成形CAEを念頭に置き、ソフトウェアのユーザー最初に持つべき全体像のみに絞っています。
• 8回まで読むと、要素とは何か、材料試験の大切さ、非線形性、解法などの理解が一歩進むことを目指します。
注意点
•本稿は、数式を厳密に導出するのではなく、FEMの全体像をつかむことを目的としています。そのため、説明を簡略化し、適用範囲や例外を省いています。学問として理解したい場合は、専門書、学会や非線形CAE勉強会、CAE技術者試験など、学術的裏付けのある体系的教育を受けていただくことをお勧めします。また説明のおおよその流れは以下の書籍を参考にしていますが、本稿独自の簡略表現を多分に含みます。
参考書籍：https://link.springer.com/book/10.1007/978-3-540-88113-1
第1回 FEMは何をしているのか？
・「板は連続的につながっている」と考えるところから始まる
プレス成形CAEやFEMと聞くと、「数式が多くて難しい」「中身はブラックボックス」という印象を持つ人は少なくありません。しかしFEMは、魔法でも特別な計算でもなく、「解析対象物を、どう割り切って考えるか」という考え方の積み重ねです。そしてそれは、AutoFormにも言えることです。
この連載では、数式を厳密に追わなくても、それでも「何をやっているか」は分かる、解析対象物は薄板の金属だと何を考えなければいけないのかが分かる、というレベル感でFEMの基礎を解説していきます。
1. 現実の板を「連続体」として考える
私たちが扱う鋼板やアルミ板は、原子でできています。しかしFEMでは、原子1個1個を計算することはしません。
金属原子がもし見えたら、こんな感じ？
代わりに使うのが連続体（Continuum）という考え方です。これは、板は連続的につながっていて板を無限に細かく分割できる物体として扱う考え方です。細かく分割した「部分」はどれも同じようにふるまい、空間的に隣り合う部分とは物理量が連続して分布していると仮定します。
ここで重要なのは、それが現実そのものかどうかではなく、工学的に十分正しいかどうかです。板成形のスケールでは、この仮定は十分に成り立ちます。
2. 主役は「無限小の点」
連続体として板を考えるとき、主役になるのは無限小の点です。この無限小の点を連続体力学では“物質点”と呼びます。この物質点がどのように動き、周囲とどのように力をやり取りするかを考えます。
物質点は、大きさは持たないものの、その場所の位置や働く力などの状態を表し、時間とともに空間内を移動するものとして扱われます。

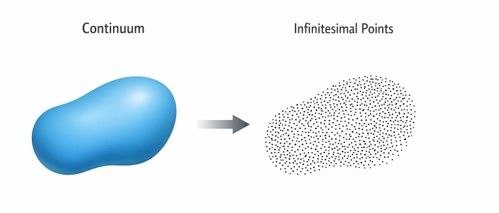

連続体を無限小の点の集まりとして考える
連続体力学では、板全体を無数の物質点の集まりとして考えます。そして「この物質点が、いつ・どこに・どう動いたか」を追いかけることが、変形を理解する出発点になります。FEMでは変形をどのように表現するか、どのように計算するかは次回以降触れていきます。
3. 「点が動く」とはどういうことか？
「無限小の点（物質点）」の運動は、次のように表現されます。
x=x(X,t)
Xは成形前にその点が存在していた位置、xは時刻tにおけるその点の位置を表します。つまり「成形前にここにあった点は、時間が経つとここに移動する」という事実を、数式で書いているだけです。FEMや連続体力学では、この対応関係をすべての物質点について求めることが基本になります。

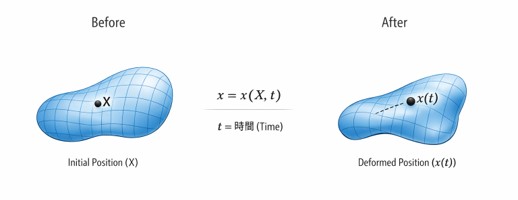

成形前の位置Xと、時刻tにおける位置xの対応
この式は、FEMが点の運動を扱う方法であることを象徴しています。
4. FEMは「無限小の点」を計算できる形に置き換える
現実には、無限小の点は文字通り無限に存在します。当然、そのままでは計算できません。
そこでFEMでは、物体を小さな要素に分割し、要素の端に配置した節点（Node）の変位を計算します。さらに、節点と節点の間はなめらかにつながると仮定することで、要素全体の変形を近似します。
こうして、連続体を計算できる有限の世界へと置き換えます。

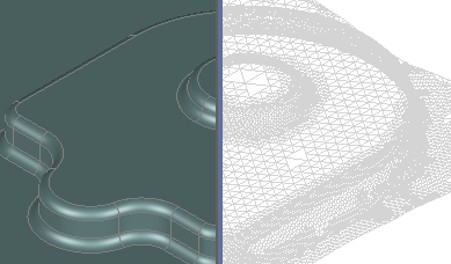

有限個の節点と要素で現実の形状を近似する
ここがFinite Element、すなわち有限要素という名前の由来です。
5. FEMは「完璧な再現」を目指していない
FEMは、板の挙動を完全に再現する方法ではありません。現実を計算できる範囲で近似し、工学的に十分な精度の答えを得るための方法です。要素を細かくすればより小さな変化を表現できます。一方で、計算時間も増えます。また要素をどのようにデザインしているかを考慮すると、細かければ細かいほど精度が良いわけでもないことがわかってきます。要素のデザインについては別の回で少しだけ触れますが、肝心なのは「どこで割り切るか」です。

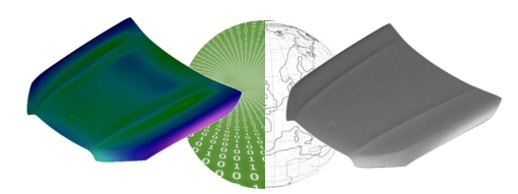

現実を完全再現するのではなく、工学的に十分な精度で近似する
この「割り切り」を理解しているかどうかが、CAEをブラックボックスにしない第一歩です。
6. なぜこの考え方が板成形に向いているのか？
板成形には、板は薄い、変形は連続的に進む、働く力や変形の量は場所ごとに異なる、という特徴があります。これらは、板を連続体として扱い、その変形をFEMで近似する考え方と非常に相性が良い条件です。だからこそFEMは、板成形CAEの中核技術として使われています。
まとめ（第1回の要点）
• FEMは「現実をどう考えるか」を整理する手法
• 板は連続体として扱う
•主役は無限小の物質点
• FEMでは節点と要素を用いて連続体の変形を近似する
• FEMは現実を完全再現するのではなく工学的に近似する
次回ダイジェスト：第2回「動いたら伸びる？」
• 第1回では、連続体を物質点の集まりとして考え、その変形をFEMで近似する考え方を整理しました。
• 今回出てきた「物質点」が動いただけでは板が変形したとは限りません。板全体を動かすだけの場合と、引き伸ばす場合を、FEMはどの量で見分けるのでしょうか？第2回では変位とひずみの違いからこの疑問を解きます。
